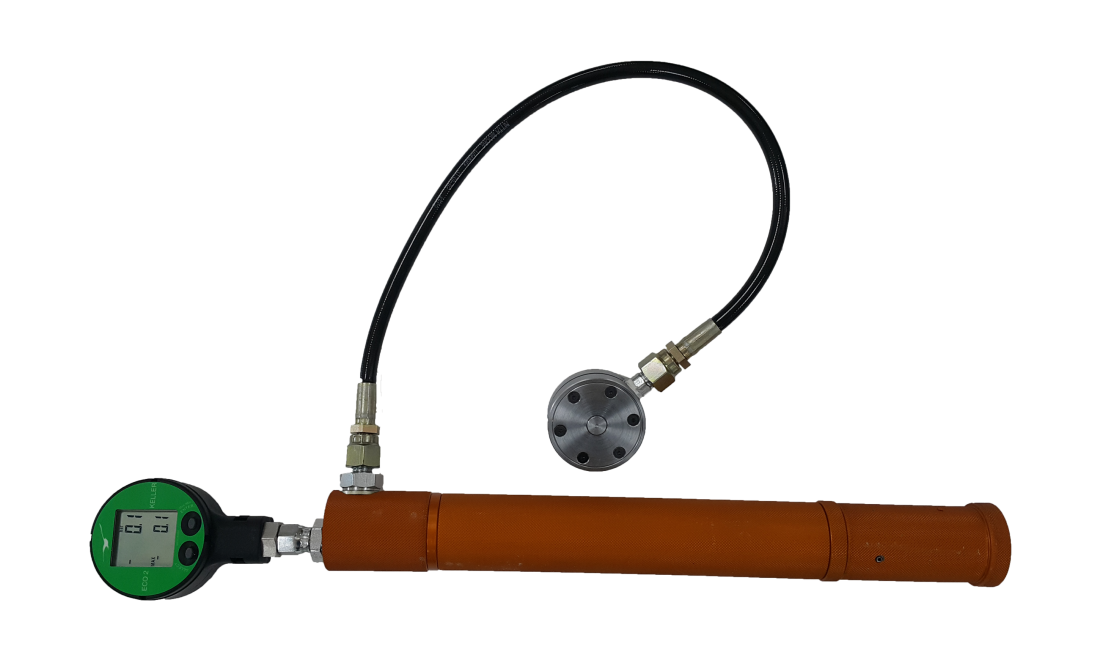

밀착력 측정기

밀착력 측정기는 분기기의 텅레일 전환 후, 텅레일이 기본레일을 지속적으로 밀고 있는 힘(밀착력)을 측정하는 것으로서
선로전환기의 밀착력 측정 시 밀착압력을 일정하게 유지하여야 하며, 측정 최소 범위는 0～500kgf에서 측정 시 이상 없이 동작하여야 합니다.
1) 측정범위 : 0 ～ 500kgf 이상
2) 본체중량 : 약 1.75kg
3) 밀착력측정기는 경량으로 휴대성이 용이하여야 하며 휴대에 편리한 전용케이스를 첨부하여야 합니다.
4) 측정 시 기본적으로 텅레일과 기본레일 사이에 측정용 HEAD를 삽입하여 측정하여야 하며,
텅레일과 기본 레일 간 간격이 다른 곳은 밀착이 잘 될 수 있도록 해주는 보조 HEAD를 포함하여야 합니다.

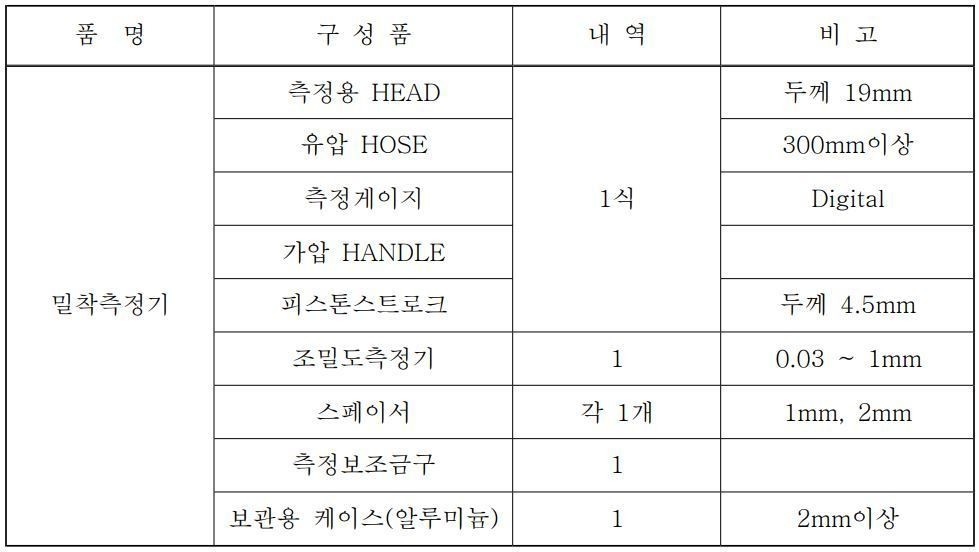

선로전환기 밀착력 측정기

ex) 반지름(15)*반지름(15)*3.14*1.0197(1bar값)*게이지값(예 15)=10,806*0.01(mm를 cm로 환산)=108
